함정 전투체계

한화시스템은 30여년 간 구축함, 호위함, 고속정, 잠수함 등 80여 척의 함정에 전투체계를 개발하여 공급해왔습니다.
함정 전투체계는 군함의 두뇌에 해당하여, 동시에 다가오는 다양한 위협체를 함정에 탑재된 센서로 탐지·분석하고, 함포 등의 무장체계에 명령하여 위협체를 제거하는 함정 무기체계 입니다.

특징

개방형 구조·모듈화 설계를 통한
미래 확장성·재사용성 보유
인간공학 적용 설계로
운용 편의성 향상
전투체계 자원 통합 통제
(CMS-센서·무장 간 연동 분석)

해양 전투체계 - CMS를 기준으로 항해체계 / 센서체계 / 무장체계 / 전술통신체계, Baseline1~4의 제품군

CS Functional Chain (Sensor to Shooter) / Sensor - Combat System - Weapon

최첨단 구축함(KDDX) 자함방어, 구역방어, 광역방어/탄도탄방어(미래)

PRODUCTS

한국형 차기구축함
전투체계
(KDDX)
Read more

한국형 차기구축함 전투체계
(KDDX)

KDDX는 선체부터 전투체계, 다기능레이다 등 핵심 무기체계를 비롯해 각종 무장까지 모두 순수 국내기술로 건조되는 국산 첫 구축함입니다. 한화시스템은 함정에 탑재되는 다양한 센서, 무장, 기타 통신 및 지휘체계를 통합 운용하기 위한 전략 무기체계로 함정의 ‘두뇌’ 역할을 하는 핵심 시스템을 개발하고 있습니다.

최첨단 IT기술이 적용된 KDDX 전투체계는 함정에 탑재된 센서 및 무장체계를 통합하여 전술상황평가,전투지휘결심 정보 제공, 무장 할당해 작전별 대공전·대함전·전자전·대지전 등 동시 다발적인 전투상황에서 함정의 지휘 및 무장통제 역할을 수행할 수 있습니다. 또한 통합마스트(I-MAST)에는 장거리 대공 표적 및 탄도탄 탐지·추적용 S-밴드레이다와 단거리 대공 표적 및 해면 표적 탐지·추적용 X-밴드레이다 2개가 동시에 운용되는 ‘듀얼밴드 다기능레이다’가 장착되어 함정 생존성 향상이 향상될 예정입니다.
울산급 전투체계
(FFX Batch-III)
Read more

울산급 전투체계
(FFX Batch-III)

국내 최초로 복합센서마스트를 개발하여 전투관리체계와 4면 고정형 다기능위상배열레이다, 적외선탐지추적장비를 통합했습니다.
동시 다발적인 상황에서 자함 탐지센서 및 외부에서 수집된 정보를 종합처리하여 함정의 지휘 및 무장통제수단으로 운용됩니다. 가상화 기술 기반의 전투체계 아키텍쳐, 고성능 컴퓨터 기반의 통합 시스템 설계 기술, 보안성이 강화된 실시간 미들웨어를 적용한 해군의 최신 전투체계입니다.
Read more
필리핀 호위함
전투체계
(PN-FFG)
Read more
필리핀 호위함 전투체계
(PN-FFG)
성능이 입증된 FFX Batch-II 전투체계를 기반으로 개발된 수출형 전투체계입니다.
필리핀 호위함(Jose Rizal-class)에 탑재되어 센서, 무장, 함 기준센서 및 전술 데이터링크를 통합하고 대공전, 대함전, 대잠전 및 전자적 수행 능력을 제공합니다.
특징

Baseline 2 적용

전투체계 아키텍처 표준화

공통운용환경(COE) 적용

NOA 기반의 개방형 구조·모듈화 설계

전술 데이터링크 통합
장보고-III 전투체계
(KSS-III)
Read more

장보고-III 전투체계
(KSS-III)

해군에서 운용 예정인 차기 잠수함인 장보고-III에 탑재되는 전투체계입니다. 수중음향센서, 광학마스트 등의 센서 및 어뢰, 기뢰, 유도탄 등의 무장과 연동하여 표적 탐지 및 추적, 무장 할당 및 교전 등 잠수함 임무 수행을 위한 핵심 체계입니다.
광개토-III Batch-II
전투체계
(KDX-III B2)
Read more
광개토-III Batch-II 전투체계
(KDX-III B2)
대공전, 대함전, 대지전을 동시에 수행할 수 있는 통합 이지스(Aegis) 전투체계입니다. SPY-1D 탐색레이다 및 추적레이다와 전자광학추적장비, 전자전장비 등의 센서와 5인치 함포와 대공·대함·대지 유도탄 및 어뢰, 근접방어무기체계 등의 무장을 연동하고 표적의 탐지, 추적, 위협평가를 통해 효과적인 교전을 수행합니다.
특징

NOA 기반의 개방형 구조·모듈화 설계된 소프트웨어를 이지스 전투체계에 적용

KIF : Aegis 전투체계와 연동장비의 인터페이스 개발

K-GCS : Aegis 전투체계에 함포 사격통제를 위한 국내 설계 기술 적용
구축함 성능개량
전투체계
(KDX-1 PIP)
Read more
구축함 성능개량 전투체계
(KDX-1 PIP)
기존 KDX-I 구축함 전투체계를 국내 기술 기반의 최신 전투체계로 교체하는 사업입니다.
Link-16(NATO 디지털 전술데이터링크)를 탑재하여 합동, 연합세력 간의 정보공유로 광역 전술 상황인식 능력을 확보하고, 동시 다발적인 전투상황에서 자함 탐지센서와 타 함소에서 수집된 정보를 종합 처리하여 지휘결심 지원 및 무장통제 수단으로 운용할 수 있도록 지원합니다.
특징

Baseline 2 적용

전투체계 아키텍처 표준화

공통운용환경(COE) 적용

NOA 기반의 개방형 구조·모듈화 설계
말레이시아
훈련함 전투체계
(MY-TRV)
Read more
말레이시아 훈련함 전투체계
(MY-TRV)
국내 기술로 개발된 수출형 전투체계입니다.
대공·대함전을 위한 전자광학추적장비와 30mm 함포등의 무장과 연동하여 표적의 탐지, 추적, 위협평가, 무장통제를 통해 지휘결심 및 교전을 수행하며, 함상 훈련기능을 지원합니다.
특징

Baseline 2 적용

전투체계 아키텍처 표준화

공통운용환경(COE) 적용

NOA 기반의 개방형 구조·모듈화 설계

전자광학탐색추적장치(EOTS), 30mm 함포 연동
차기호위함 전투체계
(FFX Batch-II)
Read more
차기호위함 전투체계
(FFX Batch-II)
현재 운용중인 호위함(FF) 및 초계함(PCC)을 대체할 전력으로서 해상방위권역 내 책임 해역 감시 및 방어전력으로 운용되는 체계입니다. 동시다발적인 전투상황에서 대공전, 대함전, 대잠전 및 전자전기능을 동시에 수행할 수 있는 전투체계입니다.
특징

Baseline 2 적용

전투체계 아키텍처 표준화

공통운용환경(COE) 적용

NOA 기반의 개방형 구조·모듈화 설계
차기고속정 전투체계
(PKX-B)
Read more
차기고속정 전투체계
(PKX-B)
현재 운용중인 고속정(PKM)을 대체할 차기고속정에 탑재되는 전투체계입니다. 동시 다발적인 전투상황에서 수집된 표적정보를 종합 처리하여 지휘 및 무장통제의 수단으로 운용되며, 편대 단위 또는 단독 전투임무 수행을 위한 지휘 및 무장통제 기능을 수행합니다. 또한, 소형함 특성이 반영된 소형·경량황 설계로 협소한 운용환경에서도 설치가 가능하고 정비 편의성도 확보했습니다.
특징

Baseline 2 적용

전투체계 아키텍처 표준화

공통운용환경(COE) 적용

NOA 기반의 개방형 구조·모듈화 설계

소형·경량화 설계를 통한 설치성, 정비 편의성 고려
차기기뢰부설함
전투체계
(MLS-II)
Read more
차기기뢰부설함 전투체계
(MLS-II)
주요 항만에 기뢰를 부설하여 적 잠수함, 함정으로부터 항만을 보호하기 위한 전투체계입니다.
기뢰부설, 기뢰대항 작전의 성공적 수행을 위해 대공·대함·대잠전 기능을 수행하며, 기뢰대항세력에 대한 지휘 및 지원함 기능을 수행하는 체계입니다. 또한 평시 FFX-I, LST-II, MLS-II 전투체계에 대한 교육훈련 기능을 제공합니다.
특징

Baseline 2 적용

전투체계 아키텍처 표준화

공통운용환경(COE) 적용

NOA 기반의 개방형 구조·모듈화 설계
차기상륙함 전투체계
(LST-II)
Read more
차기상륙함 전투체계
(LST-II)
현재 운용 중인 상륙함을 대체할 차기상륙함에 탑재되어 해병대상륙작전 임무를 수행하는 전투체계입니다.
대공·대함·복합전을 위한 3D 탐색레이다와 전자광학추적장비 등의 센서와 40mm함포, 대함유도탄방어유도탄, 대유도탄기만체계 등의 무장을 연동하여 표적의 탐지, 추적, 위협평가, 무장통제를 통해 지휘결심 및 교전을 효과적으로 수행합니다.
특징

Baseline 2 적용

전투체계 아키텍처 표준화

공통운용환경(COE) 적용

NOA 기반의 개방형 구조·모듈화 설계

3D 탐색레이다, 전자광학탐색추적장치(EOTS), 40mm 함포, 대함유도탄

방유도탄, 대유도탄기만체계(MASS)와 연동
차기호위함 전투체계
(FFX-I)
Read more
차기호위함 전투체계
(FFX-I)
현재 운용중인 호위함 및 초계함을 대체할 울산- I급 함정에 탑재되는 전투체계입니다.
대공·대함·대잠·대지·복합전을 위한 3D 탐색레이다, 추적레이다, 전자광학추적장비 및 전자전 장비 등의 센서와 5인치 함포, 대공·대함·대지 유도탄 및 어뢰, 근접방어무기체계 등을 연동하여 표적의 탐지, 추적, 위협평가, 무장통제를 수행함으로써 효율적인 작전 지휘와 성공적인 교전을 수행합니다.
특징

Baseline 2 적용

전투체계 아키텍처 표준화

공통운용환경(COE) 적용

NOA 기반의 개방형 구조·모듈화 설계

전투체계 훈련모드 지원

체계 내·외부 연동분석 지원
유도탄고속함 전투체계
(PKX-A)
Read more
유도탄고속함 전투체계
(PKX-A)
함정의 지휘 및 무장체계로서 운용하는 전투체계입니다.
함포지원사격을 포함한 복합전 수행을 지원하기 위해 탐색레이다, 추적레이다, 전자광학추적장비 등의 센서와 76mm, 40mm, 함대함유도탄, 대유도탄기만체계 등과 연동하여 지휘결심 및 전술대응을 지원합니다.
특징

Baseline 1 적용

최초 100% 국산화

고정밀 첨단 탄도계싼 기술 적용

탐지레이다, 추적레이다 연동

전투체계 훈련모드 지원

OMG DDS 적용

동기화된 비디오 및 데이터 기록·재생
대형수송함 전투체계
(LPH)
Read more
대형수송함 전투체계
(LPH)
대형수송함은 기동부대 지휘 지원함으로 운용되는 핵심 전력으로 연합 및 합동작전 수행 시 상륙 전력의 수송 및 지휘 업무를 수행합니다. 대형 수송함의 전투체계는 자함 방어를 위한 지휘무장통제체계(CFCS) 및 기동부대 지휘지원체계(CSS)로 구성·운용됩니다.
특징

Baseline 2 적용

지휘무장통제체계(CFCS)+ 지휘지원체계(CSS)

전술·훈련모드 동시 운용
한국형 구축함
전투체계
(KDX-II)
Read more

한국형 구축함 전투체계
(KDX-II)

해상 전투 전대(예속 함정)의 지휘 및 통제를 수행하며, 공중·해상·수중 위협에 대한 경고 및 공격, 해상 구역 대공방어, 함포지원사격, 상륙작전 계획 및 공격, 해상 수송로 보호를 위한 기능을 제공합니다.
한국형구축함
전투체계
(KDX-1)
Read more

한국형구축함 전투체계
(KDX-1)

해역함대 예·배속 세력에 대한 지휘 및 통제를 수행하며, 성분 작전별 전투상황에서 함정에 탑재된 센서, 무장 및 각종 전술 데이터링크를 연동 및 통합운용하고, 지휘관이 함정의 작전임무를 수행할 수 있도록 하는 통합 무기체계입니다.
사격통제체계
(WSA-423)
Read more

사격통제체계
(WSA-423)

함정용 사격통제체계로 사격통제장치(FCS), 레이다, 전자광학장치(EOTS)로 구성되어 있으며, 자이로, 로그, Link-14(전술데이터링크), 소나, 전자전, 유도탄, 76mm 함포, 40mm 함포, 피아식별장비(IFF), 항법용 레이다 및 DA05 레이다 등과 연동하여 장비통제 및 사격을 수행합니다.
Smart DDS
Read more
Smart DDS
한화시스템이 개발한 OMG DDS 국제 표준 기반 실시간 통신 미들웨어

분산 체계환경에서 최적의 데이터 분배 기능을 바탕으로 실시간 통신을 보장 합니다.

전투체계를 포함한 다양한 무기체계에 적용되어 신뢰성과 안정성이 확인되었습니다.

한국정보통신기술협회 SW 인증(Good Software)을 통해 품질과 성능이 검증되었습니다.
특징

DDS 는 국제 표준 기술로 높은 상호 운용성을 제공

데이터 중심적인 통신을 바탕으로 경량화된 소프트웨어 개발 가능

체계의 구성 변화에 유연하게 대응하여 높은 확장성을 제공

송수신 목적에 따른 전송 정책을 설정하여 효율적인 자원활용 가능

사용자 인증, 접근 제어, 데이터 암호화 등 표준 기반 미들웨어 보안 기술을 지원
Read more

주요시설

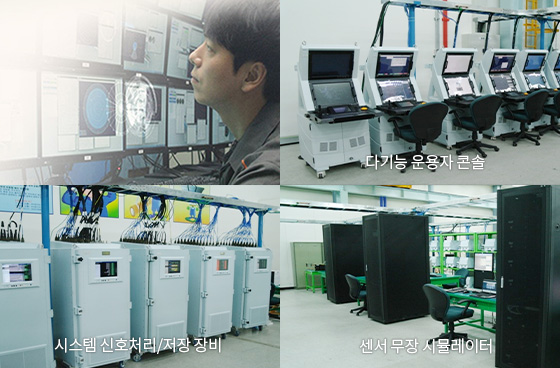

함정 전투체계 시험장
- 전투체계 통합시험이 가능한 대규모 시험장
- 해군전투체계의 육상 체계통합시험 진행
- 단위장비시험, 공장수락시험 등 육상 시험환경 구축
- 면 적 : 56m x 30m x 6.5m
소프트웨어 시험실
- 국내 독자모델의 함정전투체계 소프트웨어 개발
- 전투체계 SW개발/SW 통합/입증 시험 수행
- M&S 기반의 모의 전투실험 및 효과 분석
- 핵심 알고리즘 개발 및 시험
