탐지·추적 전자광학

한화시스템은 전자광학 분야의 핵심 기술을 바탕으로 육∙해∙공∙우주 플랫폼에 탑재되는 다양한 탐지·추적용 전자광학 장비를 개발하고 있습니다.
한화시스템은 탐지·추적 전자광학장비를 위한 M&S 시스템 성능 예측·검증 기술, 광학계 설계 및 분석 기술, 실시간 열영상 신호처리 기술, 고속 터렛 구동 설계 기술, 정밀 안정화 설계 기술, 시스템 시험평가 기술을 확보하고 있습니다.

특징

1978년부터 야시경 개발,
풍부한 개발 및 양산 경험
수출 확장을 위한 Quantum-eye,
전자광학 단독 체계 운용
협력업체와 함께하는 기술,
가격 경쟁력 확보

PRODUCTS

한국형전투기
전자광학 타게팅 포드
(KF-21 EO TGP)
Read more
한국형전투기 전자광학 타게팅 포드
(KF-21 EO TGP, KF-21 Electro-Optical Targeting Pod)
레이저유도폭탄을 정밀 유도하는 전투기용 전자광학 장비
백만화소급(SXGA, Super eXtended Graphic 1280 X 1024) 냉각형 적외선 검출기로 주·야간 표적을 탐지·추적하고, 고출력 레이저를 조사하여 유도탄 및 폭탄을 정밀 유도하는 전투기용 전자광학 장비입니다. 국내 독자기술로 개발하는 전자광학 타게팅포드는 성능면에서도 해외 제품과 견줄만한 경쟁력을 확보하였습니다.
특징

주야간 표적의 탐지 및 추적

공통광학계를 사용한 정밀 조준

고출력 레이저 조사 및 정밀무장 유도
Read more
한국형 전투기
적외선 탐지∙추적 장치
(KF-21 IRST)
Read more
한국형 전투기 적외선 탐지∙추적 장치
(KF-21 IRST, Infra-Red Search and Track)
대공 표적을 탐지·추적하여 정보를 제공하는 장비
적외선 센서 기반의 광역 탐색을 통해 대공 표적을 탐지·추적하고, 적기 및 대공미사일 등 위협표적에 대한 방위각, 고각 및 적외선 영상정보 등을 제공하는 전투기용 전자광학 장비입니다. 한화시스템의 적외선 탐색 추적장비는 수동형 센서(적외선)을 이용하여 주야간을 불문하고 다양한 기상 환경에서도 대공표적에 노출되지 않고 탐지 추적이 가능합니다.
특징

적기 및 대공미사일 등 위협표적에 대한 방위각, 고각 정보 및 적외선 영상정보를 제공

전파방사통제 상황에서 은밀한 작전 수행 가능

수동형 센서(적외선 센서)를 이용하여 주·야간 적에게 노출되지 않고 표적을 탐지·추적하는 기능 제공
Read more
소형무장헬기용
전자광학 추적 장비
(15인치 EO·IR)
Read more
표적획득지시장비(TADS, Target Acquisition Designation System)
주·야간 표적을 탐지·인지·식별하고 지상 목표 타격을 지원하는 장비입니다. HD급 열상카메라와 주간카메라가 내장되어 있으며, 거리측정을 위한 레이저거리측정기, 유도탄 지시를 위한 레이저조사기, 조사된 레이저를 추적하기 위한 레이저추적기로 구성된 무장헬기의 핵심 센서입니다.
전방감시, 표적탐지 및 인지를 위한 EO·IR(전자광학·적외선) 영상제공, 광시계 열영상을 사용한 항법보조영상 제공하며, 사격통제 체계와 연동, 표적좌표계산, 표적거리측정, 유도탄 유도기능 및 자동추적기능을 수행합니다. 감시정찰 운용목적으로 전환 가능하며, 무인기 및 고정익에서도 운용 가능합니다.
특징

전방감시, 표적탐지 및 인지를 위한 EO·IR 영상제공

광시계 열영상을 사용한 항법보조영상 제공

사격통제 체계와 연동, 표적좌표계산

표적거리측정, 유도탄 유도기능 및 자동추적기능
한국형 기동헬기(수리온)
전방관측 적외선장비
(KUH FLIR)
Read more

한국형 기동헬기(수리온)
전방관측 적외선장비 (KUH FLIR, Forward Looking Infrared)

야간 및 제한된 기상 조건에서 안정화된 적외선 영상을 제공하고, 좌표지향 및 표적 관측·추적기능을 제공하여 조종사의 임무 수행 능력을 증대시키는 장비입니다.
사단급 무인기용
전자광학 추적장비
(8인치 EO·IR)
Read more

사단급 무인기용 전자광학 추적장비
(8인치 EO·IR)

소형 무인기에 탑재하는 전자광학 장비로써 열상 카메라, 주간 카메라, 레이저 거리측정기로 구성되어 표적을 정밀 관측할 수 있습니다.
차륜형 대공포
전자광학 탐색추적장비
Read more
차륜형 대공포 전자광학 탐색추적장비
EOTS는 차륜형 대공포에 장착되어 외부방공체계로부터 표적 할당 시 표적 위치로 지향해 할당 받은 표적을 탐지 및 포착하고, 대공포 체계가 교전 할 수 있도록 표적 정보를 제공합니다. 외부방공체계 연동 제한 시 단독으로 일정 구간 또는 전 방향 표적 자동탐색 및 추적기능이 가능합니다.
특징

다양한 체계 탑재 가능한 소형, 경량 구조

고속 360° 전방위 및 45° 일정구간 자동탐지, 정밀추적

소형 무인기 탐지·추적

외부 방공망 연동 및 360° 전방위 감시로 단독 방공망 가동

구성품 교체가 용이한 모듈화 설계
K2 전차 조준경
Read more
K2 전차 조준경
K2전차(흑표) 포탑에 장착되어 포수의 사격을 지원하는 포수 조준경과 전차장의 표적탐지를 지원하는 전차장 조준경입니다.
특징

냉각 방식 고성능 조준경
K2 열상잠망경
(DTP)
Read more
K2 열상잠망경
(DTP)
K2 열상잠망경(DTP)는 비냉각 열상 장비로써 표적의 열감지를 통해 빛이 없는 야간에도 사물을 식별할 수 있는 유닛으로 조종수의 야간 주행을 지원하는 장비입니다.
특징

비냉각 방식 저전력·고성능
발칸 열영상
야간 조준기
Read more

발칸 열영상 야간 조준기

발칸(20mm 방공포)에 장착하여 적 항공기, 지상 및 해상 표적을 야간 관측할 수 있는 장비입니다.
함정용 전자광학 추적장비
(EOTS)
Read more

함정용 전자광학 추적장비
(EOTS, Electro-Optical Targeting System)

함정용 전자광학 추적장비는 관측된 영상을 기반으로 함포 사격 제원을 산출하여 제공하는 전자광학 장비로 최초 PKG-A(윤영하급) 함정에 탑재된 이후 FFG-I(울산급 B1), FFG-II(울산급 B2), LST-II(차기상륙함), MLS-II(차기 기뢰부설함), PKMR(차기고속정), FFX-III(울산급 B3), KDX-III B2(광개토-III)등의 함정에 지속적인 기능개선을 통해 탑재되고 있는 전자광학센서 장비입니다.
함정용
적외선 탐지·추적장비
(IRST)
Read more

함정용 적외선 탐지·추적장비
(IRST, Infra-Red Search and Track)

함정용 적외선 탐지·추적장비는 차기호위함(FFX) Batch-III 전투체계 구성품으로 함정방어능력 증대를 위하여 저고도 대함 미사일등 다수의 위협표적에 대해 전방위, 동시탐지 및 추적기능을 수행하며, 전파방사통제(EMCON) 상황 시 함정 탑재 레이다 기능을 대신하여 전방위 감시업무 수행합니다.
초분광 영상 장비
Read more

초분광 영상 장비

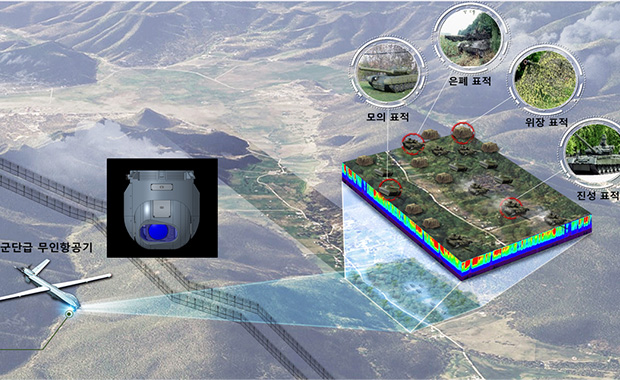

초분광 영상장비는 무인항공기에 장착되어 빗각 운용조건하에서 미세 파장으로 분할된 영상을 획득 및 처리하여 은폐·모의·위장 표적을 분류하는 전자광학장비입니다.
