항공전자 통합 솔루션

한화시스템은 미래 항공전자 시스템을 위한 세계적 수준의 소프트웨어 플랫폼 기술을 보유한 전문업체입니다.
한화시스템은 미래 항공전자 분야에 더 크게 기여할 수 있도록 자체 투자를 통한 미래형 플랫폼 기술로의 진화를 도모하고 있습니다. 통합 모듈형 항공전자 기반 기술이 적용된 임무컴퓨터(MC), 스마트다기능시현기(SMFD)와 같은 핵심 임무장비를 전투기와 회전익기에 공급하고 있으며, 소프트웨어 분야에서는 단일 장비에 여러 장비 소프트웨어를 운용할 수 있도록 해주는 파티셔닝 운영체제, 국제 인증을 획득한 항공 조종석용 디스플레이 GUI(Graphic User Interface) 개발도구, 국제 표준 기반 그래픽 라이브러리 솔루션을 보유하고 있습니다.
미래 항공전자분야는 소프트웨어 중심으로 진화할 것이며, 당사의 항공기 플랫폼 기술은 미래 항공전자 소프트웨어를 개방적이고 모듈화 된 서비스 형태로 제공할 수 있도록 하는 밑거름이 될 것입니다. 이를 위해 국제 개발 동향 파악 및 자체 역량 강화로 미래 항공전자 플랫폼 시대를 맞이할 만반의 준비를 하고 있습니다.
항공전자 통합 솔루션
항공전자 통합 솔루션

항공전자 통합 솔루션은 항공전자 기술의 집약체로 임무제어, 그래픽처리, 영상처리 등의 고성능 모듈들을 공통 모듈로 설계하여 고속 네트워크 인터페이스로 통합한 차세대 항공전자 기술입니다.
복잡하고 무거운 항공전자 장비들을 단일 모듈형태로 설계하고, 연결 및 구성 형태를 단순화함으로써 표준화 된 항공전자 시스템을 구축할 수 있고, 시스템의 성능 개선이나 기능 추가/변경 등이 상당히 유연한 개방형 모듈형태의 항공전자 시스템을 구축할 수 있습니다.

통합 모듈형 항공전자(IMA) 및 멀티코어기반 ARINC-653 플랫폼

오픈 VPX 기반의 공용 모듈을 이용한 IMA 시스템 구성 가능

오픈 VPX 기반의 공용 모듈을 이용한 IMA 시스템 구성 가능

고성능 멀티코어 하드웨어에서 ARINC-653 표준 기반 파티셔닝 운영체제를 안정적으로 운용하기 위한 기반 기술로, 응용 소프트웨어의 성능과 안정성을 보장할수 있습니다. 또한 디바이스 드라이버, 라이브러리 등 과 유기적으로 연동 가능하여, KF-X MC 및 한화시스템 IMA 플랫폼 기반 파티셔닝 운영체제의 활용도를 높일 수 있습니다.
  • VITA 65 Open VPX 시스템
  • VITA 42/61 XMC 모듈
  • VITA 46/48 VPX 모듈
  • VITA 62 VPX 전원
항공기 디스플레이용 ARINC 661 표준 소프트웨어
국내 최초로 항공용 소프트웨어 개발 도구 자격 최고 수준(DO-330 TQL-1)을 획득했으며, 조종사와 상호작용이 가능한 디지털 Cockpit 디스플레이용 화면을 전용 저작도구를 이용하여, 손쉽게 신뢰성이 보장된 GUI 를 개발 할 수 있는 솔루션 입니다.
  • ARINC 661 국제표준 기반의 그래픽스 서비스(CDS: Cockpit Display System) 엔진 소프트웨어 (DO-178C DAL-A)
  • WYSIWYG 방식의 화면 설계 도구 그리고 사용자 응용 생성 도구 (DO-330 TQL-1)
  • ARINC(Aeronautical Radio Incorporated) : 미국의 항공 정보기술 기업으로 전세계의 항공기에서 사용되는 전자기기의 통신 관련 서비스는 모두 ARINC의 규격을 따르고 있습니다.

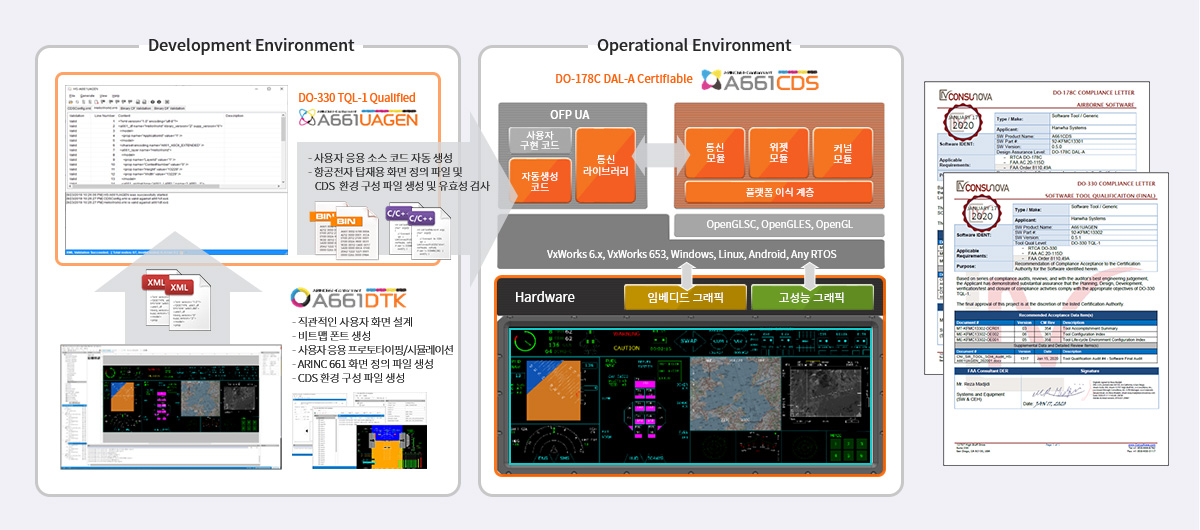

Development Environment / Operational Environment Development Environment / Operational Environment
OpenGL SC 그래픽스 라이브러리 및 디바이스 드라이버
항공, 국방 등 안전이 필수인 산업분야에서 사용하기 위한 국제 그래픽스 표준인 OpenGL SC (Safety Critical) 그래픽스 라이브러리와 그래픽 처리 장치(GPU)를 구동하기 위한 고 신뢰 디바이스 드라이버입니다.
OpenGL SC 그래픽스 라이브러리는 디스플레이 상에 2차원 및 3차원 그래픽을 표현하기 위한 기하도형(점, 선, 면 등)을 그리기 위한 기능과 그래픽 효과를 처리하기 위한 기능을 제공합니다. Avionics / Military / Automotive / Medical / Industrial Avionics / Military / Automotive / Medical / Industrial

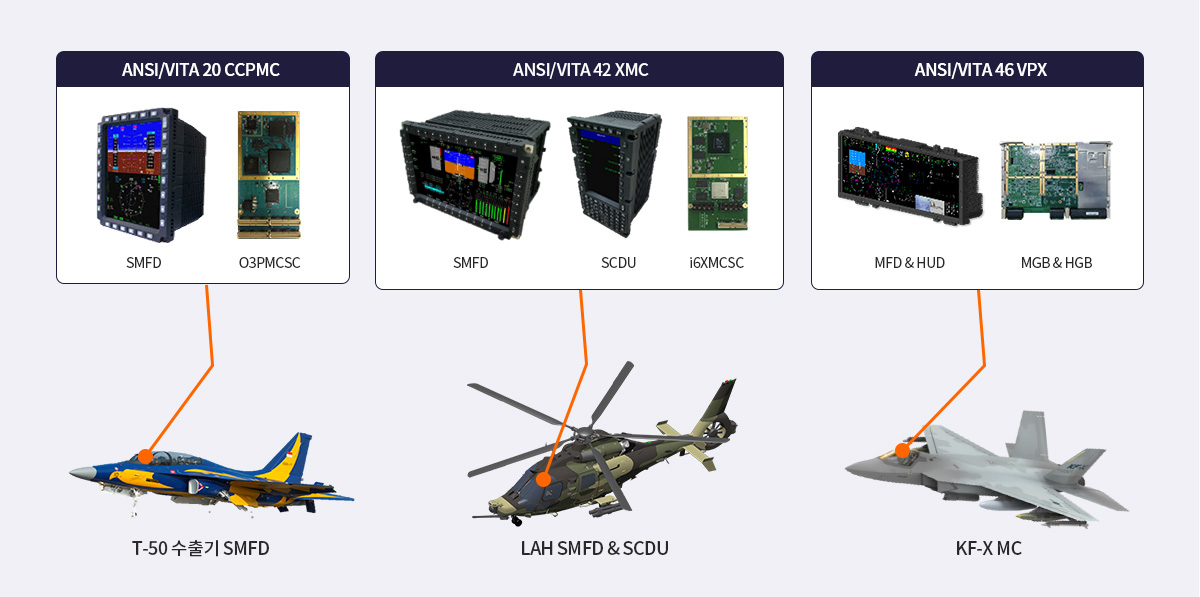

OpenGL SC 그래픽스 지원 항공용 그래픽카드
ANSI/VITA 표준 규격의 OpenGL SC를 지원하는 항공/국방용 고 신뢰 그래픽카드 입니다. T-50 수출기, LAH, KF-X의 그래픽스 모듈로 적용되어 성능과 신뢰성을 입증하였습니다. T-50 수출기 SMFD / LAH SMFD&SCDU / KF-X MC T-50 수출기 SMFD / LAH SMFD&SCDU / KF-X MC
  • SMFD(Smart Multi-function Display) : 조종실 계기패널에 장착되어 비행 및 임무정보를 시현하는 장비
  • SCDU(Smart Control Display Unit) : 조종실 중앙콘솔에 장착되어 비행 및 임무정보에 대한 데이터를 입력, 시현하는 장비
  • MC(Mission Computer) : 영상 및 데이터 인터페이스를 담당하여 각종 영상과 정보를 다기능디스플레이(MFD) 및 전방디스플레이(HUD)에 시현하고 무장연상, 사격통제 및 시스템 제어연동기능을 지원하는 컴퓨터
