다기능레이다

다기능레이다(MFR)는 단일기능의 레이다와 탐지·추적, 전자전, 유도탄유도 등의 레이다 기능을 동시에 보유하여 탐지·추적, 미사일유도, 피아식별, 영역탐지, 요격확인 등의 기능과 임무를 동시에 수행할 수 있는 최첨단 레이다입니다.
한화시스템은 국내 최고의 다기능레이다 기술을 보유한 전문업체로 육상·해상·항공 다수의 무기체계에 전력화한 경험이 있습니다.
현재 중거리 지대공 유도무기체계(천궁) 다기능레이다에 적용된 핵심 기술을 활용하여 한국형 전투기(KF-21) AESA 레이다 체계 개발을 수행하고 있으며, 차기호위함(FFX-III) 다기능레이다, 장거리 지대공 유도무기체계 다기능레이다, 중거리 지대공 유도무기체계(천궁) 다기능레이다 성능개량 등 핵심 사업을 수행하며 글로벌 경쟁력을 갖춘 다기능레이다 전문업체로 자리매김하고 있습니다.

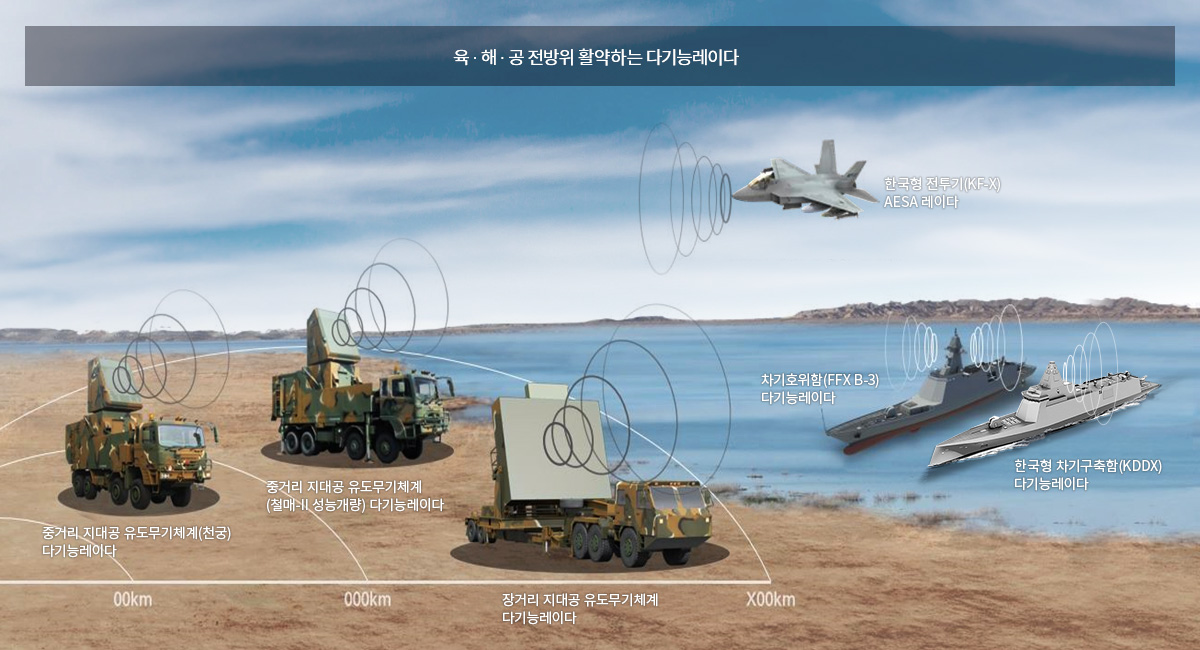

앞으로도 육·해·공을 아우르는 최첨단 레이다 기술 개발로 독자적인 한반도 감시·정찰 임무에 큰 기여를 할 것입니다.

특징
  • 국내 최초
    전투기용 능동위상배열
    레이다
    개발
  • 국내 최초
    함정용 완전 디지털
    능동위상배열
    레이다
    개발
  • 저고도 지형
    적합한 모드 탑재
다기능레이다 제품군
다기능레이다 제품군

PRODUCTS

  • 장거리 지대공 유도무기체계
    다기능레이다
    (L-SAM MFR)

    Read more

    장거리 지대공 유도무기체계 다기능레이다 (L-SAM MFR, Long-range Surface-to-Air Missile Multi-Functional Radar)

    장거리 지대공 유도무기체계 다기능레이다 제품
    탄도탄 및 항공기 위협 시 장거리 지역 방공 및 탄도탄 방어전력 운용을 위한 L-SAM 무기체계의 핵심 센서입니다. S-대역 능동위상배열 다기능레이다로서, 항공기·탄도탄에 대한 표적 탐지·추적, 적아식별, 유도탄 연동 등의 복합 임무를 수행합니다. 특히, 탄도탄 표적의 발사시점부터 재진입단계까지 전 구간에 걸쳐 탐지와 추적이 가능합니다.
    특징
    • 능동위상배열 레이다
    • 고출력·고효율 반도체 송수신모듈(TRM)
    • 디지털 빔형성 및 실시간 신호처리
    • 항공기·탄도탄 탐지,추적,유도탄 연동 복합임무 수행
    • 복합 레이다 운용모드(구역탐색·큐잉·펜스)
  • 중거리 지대공 유도무기체계
    (천궁/철매-II) 다기능레이다
    (M-SAM MFR)

    Read more

    중거리 지대공 유도무기체계(천궁/철매-II) 다기능레이다(M-SAM MFR, Milddle-range Surface-to-Air Missile Multi-Functional Radar)

    중거리 지대공 유도무기체계(천궁/철매-II) 다기능레이다(M-SAM MFR) 제품
    중거리, 중·저고도 대공방어 임무를 수행하는 중거리지대공유도무기 천궁 (M-SAM)의 핵심 센서입니다. 국내 최초의 3차원 위상배열 X-대역 레이다로서 복합전 수행 시 전방위, 다표적에 대한 동시교전이 가능합니다. 또한, 한국형 미사일 방어체계의 핵심 전력인 중거리지대공유도무기 철매-Ⅱ 성능개량 체계의 핵심 센서이기도 합니다. 기존 대비 소형 고속 탄도탄 표적에 대한 탐지·추적 기능이 추가되었으며, 성공적인 탄도탄 요격시험으로 재진입 단계의 탄도탄 방어능력을 입증했습니다.
    특징
    • 국내최초의 3차원 위상배열 레이다
    • 중거리 항공기 표적에 대한 탐지, 추적, 적아식별과 대전자전
    • 요격 유도탄의 포착·추적·교신의 교전
    • 소형 고속 탄도탄 탐지·추적 기능(성능개량형)
  • 한국형 전투기 AESA 레이다
    (KF-21 AESA Radar)

    Read more

    한국형 전투기 AESA 레이다(KF-21 AESA Radar, Active Electronically Scanned Array Radar)

    한국형 전투기(KF-21) AESA 레이다(KF-21 AESA Radar) 제품
    KF-21의 눈에 해당하는 핵심장비로 공중 및 지상 표적에 대한 탐지, 추적 및 영상 형성 등 다양한 임무를 수행할 수 있는 국내 최초 전투기용 능동형위상배열(AESA) 레이다입니다. 송수신(T/R: Transmitter/Receiver) 블록과 복사소자 조립체로 결합되는 모듈 설계가 특징으로 유지보수성이 뛰어나고, 확장성이 높아 소형 혹은 대형 전투기에도 적용 가능합니다.
    특징
    • 국내 최초 전투기용 능동위상배열레이다
    • 공대공·공대지·공대해 다중 표적 탐지·추적
    • 공대공·공대지 및 공대공·공대해 동시운용 모드
    • 핵심 HW, SW 및 체계통합
    Read more
  • 차기호위함 다기능레이다
    (FFX B-3 MFR)

    Read more

    차기호위함 다기능레이다(FFX B-3 MFR, Multi-Functional Radar)

    차기호위함 다기능레이다(FFX B-3 MFR) 제품
    차기 호위함(울산급 Batch-III)의 핵심 센서이자, 국내 최초 함정용 완전 디지털 다기능 위상배열 레이다입니다. 전방위 대공·대함 표적에 대한 탐지, 추적, 함포 사격지원 등 다중 임무 수행이 가능하며, 대공전(AAW: Anti Air Warfare), 대함전(ASuW: Anti Surface Warfare), 전자전(EW: Electronic Warfare), 대지전(AGW: Anti Ground Warfare) 및 지휘통제의 다목적 복합임무를 수행합니다.
    특징
    • 국내 최초 완전 디지털 능동위상배열 레이다
    • 디지털송수신모듈(DTRM: Digital Transmit Receive Module) 탑재
    • 대용량 실시간 처리를 위한 고성능 신호처리기 적용
    • 모듈화 구조 설계로 다양한 플랫폼에 확장 적용 가능
